Tutorial 1: 10x Visium (DLPFC dataset)
Here we present our re-analysis of 151673 sample of the dorsolateral prefrontal cortex (DLPFC) dataset. Maynard et al. has manually annotated DLPFC layers and white matter (WM) based on the morphological features and gene markers.This tutorial demonstrates how to identify spatial domains on 10x Visium data using FlatST.
Import the necessary modules
[1]:
import scanpy as sc
from sklearn import metrics
import pandas as pd
from sklearn import mixture
import warnings
warnings.filterwarnings("ignore")
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from sklearn.metrics.cluster import adjusted_rand_score
import FlatST
import tracemalloc
import time
from sklearn.metrics.cluster import normalized_mutual_info_score
Set the necessary parameters
[2]:
# Set parameters
number_list = [151507, 151508, 151509, 151510, 151669, 151670, 151671, 151672, 151673, 151674, 151675, 151676]
regin_num = [7] * 4 + [5] * 4 + [7] * 4
datadir = r'/mnt/mydisk/home/chenxd/lwfx/data/1_DLPFC'
result_path = r'/mnt/mydisk/home/chenxd/lwfx/res/DLPCF'
Run FlatST
[3]:
for k in range(8,9):
run_num = 1
slice_num = number_list[k]
target_num = regin_num[k]
method = 'FlatST'
# initial
memory = [0] * run_num
during_time = [0] * run_num
ari_list = [0] * run_num
nmi_list = [0] * run_num
# save res
new_adata = sc.read_h5ad(f'{datadir}/{slice_num}.h5ad')
for i in range(run_num):
tracemalloc.start()
start_time = time.time()
adata = sc.read_h5ad(f'{datadir}/{slice_num}.h5ad')
adata.var_names_make_unique()
adata = adata[~adata.obs.isna().any(axis=1)].copy()
# Normalization
sc.pp.highly_variable_genes(adata, flavor="seurat_v3", n_top_genes=3000)
sc.pp.normalize_total(adata, target_sum=1e4)
sc.pp.log1p(adata)
# Constructing the spatial network
FlatST.Cal_Spatial_Net(adata, rad_cutoff=150)
FlatST.Stats_Spatial_Net(adata)
# Running FlatST
adata = FlatST.train_FlatST(adata,n_epochs=1000,hidden_dims=[610,10],cuda_device=2,
num_smooth_iterations=[5,0],keep_percent=0.97,initial_alpha=1.0,is_distribution=1.0,is_early_stopping=0)
adata = FlatST.mclust_R(adata, used_obsm='FlatST', num_cluster=target_num)
# Save relevant data
new_adata.obs['pred_{}'.format(i+1)]=adata.obs['mclust']
obs_df = adata.obs.dropna()
ari = adjusted_rand_score(obs_df['mclust'], obs_df['Region'])
nmi = normalized_mutual_info_score(obs_df['mclust'], obs_df['Region'])
ari_list[i] = ari
nmi_list[i] = nmi
end_time = time.time()
during = end_time - start_time
size, peak = tracemalloc.get_traced_memory()
tracemalloc.stop()
memory[i] = peak / 1024 / 1024
during_time[i] = during
print('Now is slice {} , {} times'.format(slice_num,i+1))
print('memory blocks peak:{:>10.4f} MB'.format(memory[i]))
print('time: {:.4f} s'.format(during_time[i]))
print('ARI:{}'.format(ari_list[i]), 'NMI:{}'.format(nmi))
new_adata.uns['time'] = during_time
new_adata.uns['memory'] = memory
new_adata.uns['ari'] = ari_list
new_adata.uns['nmi'] = nmi_list
new_adata.write(f'{result_path}/{method}_{slice_num}.h5ad')
------Calculating spatial graph...
The graph contains 21038 edges, 3611 cells.
5.8261 neighbors per cell on average.
Size of Input: (3611, 2910)
100%|██████████| 1000/1000 [00:14<00:00, 68.40it/s]
R[write to console]: __ __
____ ___ _____/ /_ _______/ /_
/ __ `__ \/ ___/ / / / / ___/ __/
/ / / / / / /__/ / /_/ (__ ) /_
/_/ /_/ /_/\___/_/\__,_/____/\__/ version 6.1.1
Type 'citation("mclust")' for citing this R package in publications.
fitting ...
|======================================================================| 100%
Now is slice 151673 , 1 times
memory blocks peak: 751.8354 MB
time: 22.5458 s
ARI:0.6794280914557531 NMI:0.7721770185114232
[4]:
adata
[4]:
AnnData object with n_obs × n_vars = 3611 × 33538
obs: 'in_tissue', 'array_row', 'array_col', 'Region', 'mclust'
var: 'gene_ids', 'feature_types', 'genome', 'highly_variable', 'highly_variable_rank', 'means', 'variances', 'variances_norm'
uns: 'spatial', 'hvg', 'log1p', 'Spatial_Net'
obsm: 'spatial', 'FlatST'
Find the best-performing model
[5]:
# adata = sc.read_h5ad(f'{result_path}/{method}_{slice_num}.h5ad')
adata = new_adata
ari_array = np.array(adata.uns['ari'])
a,a_loc = np.max(ari_array),np.argmax(ari_array)
b,b_loc = np.min(ari_array),np.argmin(ari_array)
print('max ARI is {:.2f}, loc is {}'.format(a,a_loc+1))
max ARI is 0.68, loc is 1

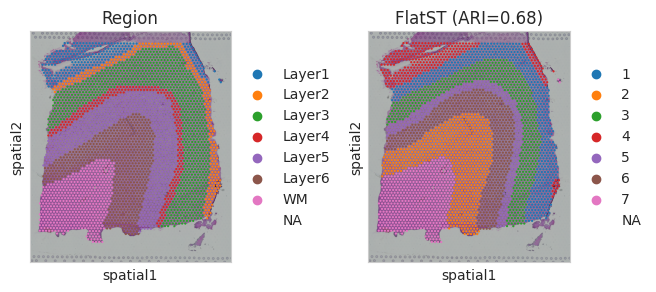

Draw the result
[6]:
# The best
plt.rcParams["figure.figsize"] = (3, 3)
sc.pl.spatial(adata, color=["Region","pred_" + str(a_loc+1)], title=["Region",'FlatST (ARI=%.2f)'%a])
Match colors
[7]:
adata = adata[~adata.obs['Region'].isna()]
pred = 'pred_{}'.format(a_loc+1)
dic = FlatST.find_region_mapping(adata,pred)
dic
[7]:
{2: 'Layer6',
3: 'Layer3',
6: 'Layer5',
7: 'WM',
4: 'Layer1',
1: 'Layer2',
5: 'Layer4'}
[8]:
# Map the numerical label of mclust to the Layer name
adata.obs['mclust'] = adata.obs[pred].map(dic)
# Force the category order of mclust to be exactly the same as that of Region
region_order = adata.obs['Region'].astype('category').cat.categories.tolist()
adata.obs['mclust'] = pd.Categorical(
adata.obs['mclust'],
categories=region_order # Key: Align the order with Region
)
[9]:

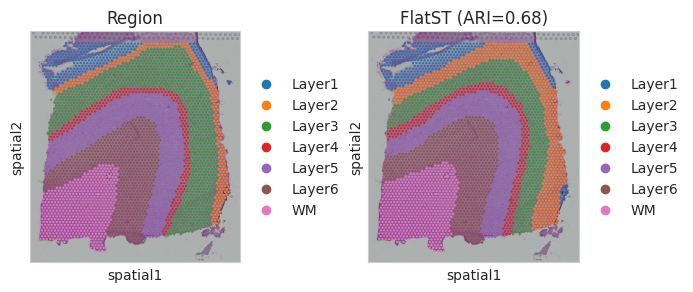

plt.rcParams["figure.figsize"] = (3, 3)
sc.pl.spatial(adata, color=["Region","mclust"], title=["Region",'FlatST (ARI=%.2f)'%a])

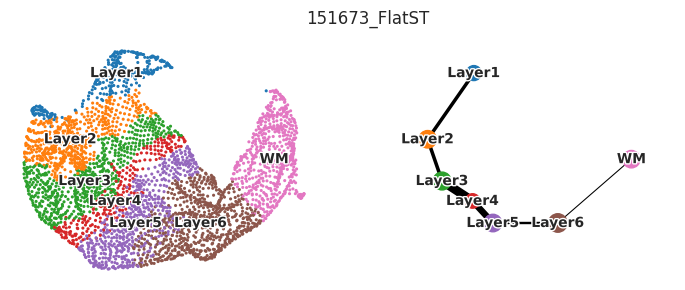

Run_umap
[ ]:
for k in range(8,9):
run_num = 1
slice_num = number_list[k]
target_num = regin_num[k]
method = 'FlatST'
adata = sc.read_h5ad(f'{datadir}/{slice_num}.h5ad')
for i in range(run_num):
adata = sc.read_h5ad(f'{datadir}/{slice_num}.h5ad')
adata.var_names_make_unique()
adata = adata[~adata.obs.isna().any(axis=1)].copy()
# Normalization
sc.pp.highly_variable_genes(adata, flavor="seurat_v3", n_top_genes=3000)
sc.pp.normalize_total(adata, target_sum=1e4)
sc.pp.log1p(adata)
# Constructing the spatial network
FlatST.Cal_Spatial_Net(adata, rad_cutoff=150)
# Running FlatST
adata = FlatST.train_FlatST(adata,n_epochs=1000,hidden_dims=[610,10],cuda_device=2,
num_smooth_iterations=[5,0],keep_percent=0.97,initial_alpha=1.0,is_distribution=1.0,is_early_stopping=0)
adata = FlatST.mclust_R(adata, used_obsm='FlatST', num_cluster=target_num)
adata = adata[~adata.obs['Region'].isna()]
sc.pp.neighbors(adata, use_rep='FlatST')
sc.tl.umap(adata)
pred = 'mclust'
dic = FlatST.find_region_mapping(adata, pred)
adata.obs['mclust'] = adata.obs[pred].map(dic)
region_order = adata.obs['Region'].astype('category').cat.categories.tolist()
adata.obs['mclust'] = pd.Categorical(
adata.obs['mclust'],
categories=region_order
)
used_adata = adata[adata.obs['mclust']!='nan',]
used_adata = used_adata[used_adata.obs['mclust'].notna()]
sc.tl.paga(used_adata, groups='mclust')
plt.rcParams["figure.figsize"] = (4,3)
sc.pl.paga_compare(used_adata, legend_fontsize=10, frameon=False, size=20,
title=str(slice_num)+'_FlatST', legend_fontoutline=2, show=False)
------Calculating spatial graph...
The graph contains 21038 edges, 3611 cells.
5.8261 neighbors per cell on average.
Size of Input: (3611, 2910)
100%|██████████| 1000/1000 [00:14<00:00, 70.97it/s]
fitting ...
| | 0%
|======================================================================| 100%
[ ]:
[ ]:
